Vision sans limites

Coupe transversale du patio HST 77.

Patio TVH 77

Un système de porte coulissante avec des possibilités de conception impressionnantes. Proposé uniquement dans la variante HI, qui minimise le risque de formation de ponts thermiques, assurant une haute protection contre les pertes de chaleur. La solution est disponible dans une version avec cadre standard et dans la variante MONO – avec vitrage fixe dans le cadre.

La conception des profilés Patio HST77AL permet de créer des solutions exclusives de grandes dimensions. Les matériaux et solutions techniques utilisés permettent d’atteindre un haut degré de protection thermique et acoustique. Grâce à ses propriétés, ce système est parfait aussi bien pour les bâtiments unifamiliaux que pour les appartements ou hôtels confortables.

La conception des profilés Patio HST77AL permet de créer des solutions exclusives de grandes dimensions. Les matériaux et solutions techniques utilisés permettent d’atteindre un haut degré de protection thermique et acoustique. Grâce à ses propriétés, ce système est parfait aussi bien pour les bâtiments unifamiliaux que pour les appartements ou hôtels confortables.

Patio HST 77 dans la version avec coin ouvert.

VUE COMPLÈTE

Le système Patio HST 77 vous permet de créer une solution unique : un coin complètement ouvert.

Patio HST 77 dans le schéma D.
Dimensions : H=3000 mm, A=5450 mm, B=1185 mm. Vue extérieure.
Patio en aluminium HST 77 - schéma D.
Dimensions : H=3000 mm, A=5450 mm, B=1185 mm. Vue interne.

LIBERTÉ

La porte levante-coulissante Patio HST 77 en schéma D vous offre la liberté de choisir le vantail actif. La structure est adaptée à la porte Premium 86 (entièrement vitrée dans la solution présentée).

Patio HST 77 en version MONO.
Dimensions : H=2555 mm, A=5920 mm, B=1355 mm. Vue extérieure.
Patio HST 77 dans la variante MONO, schéma A.
Dimensions : H=2555 mm, A=5920 mm, B=1355 mm. Vue interne.

PANORAMA

Le système Patio HST 77 MONO en schéma A permet d’obtenir une structure d’une largeur impressionnante (6 mètres). La solution s’intègre parfaitement au balcon Premium 86 (la solution présentée utilise un seuil bas).

Patio HST 77 MONO avec balcon Premium 86 US.
Dimensions : H=2555 mm, A=5850 mm, B=1185 mm. Vue interne.
Combinaison Patio HST 77 Mono avec balcon avec aile cachée.
Dimensions : H=2555 mm, A=5850 mm, B=1185 mm. Vue extérieure.

LÉGÈRETÉ

Le poteau étroit du Patio HST 77 MONO dans le schéma A assure une légèreté exceptionnelle à l’ensemble de la structure, qui mesure près de 6 m de large. La solution s’adapte parfaitement au balcon Premium 86 US (avec ouvrant invisible de l’extérieur).

COULEUR

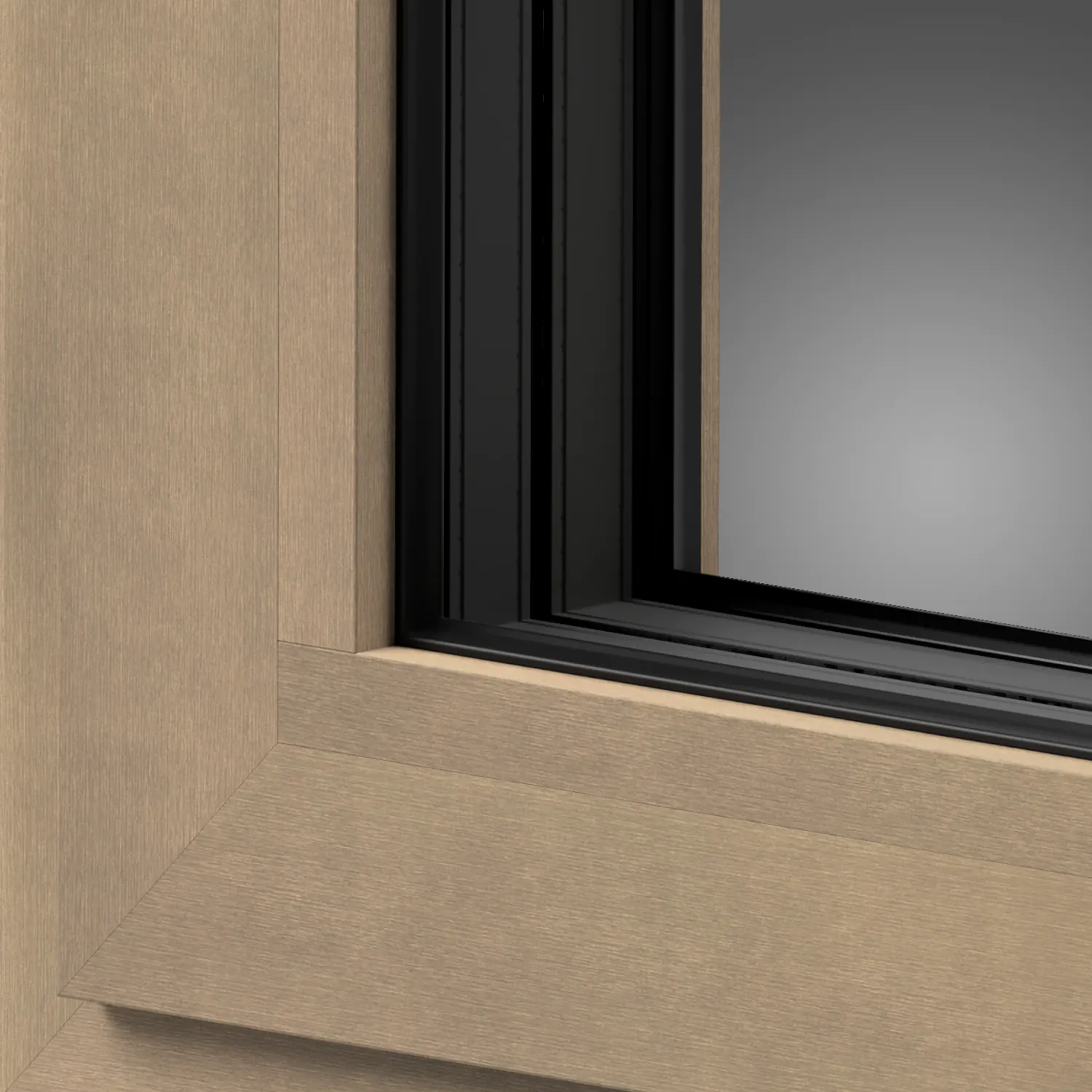

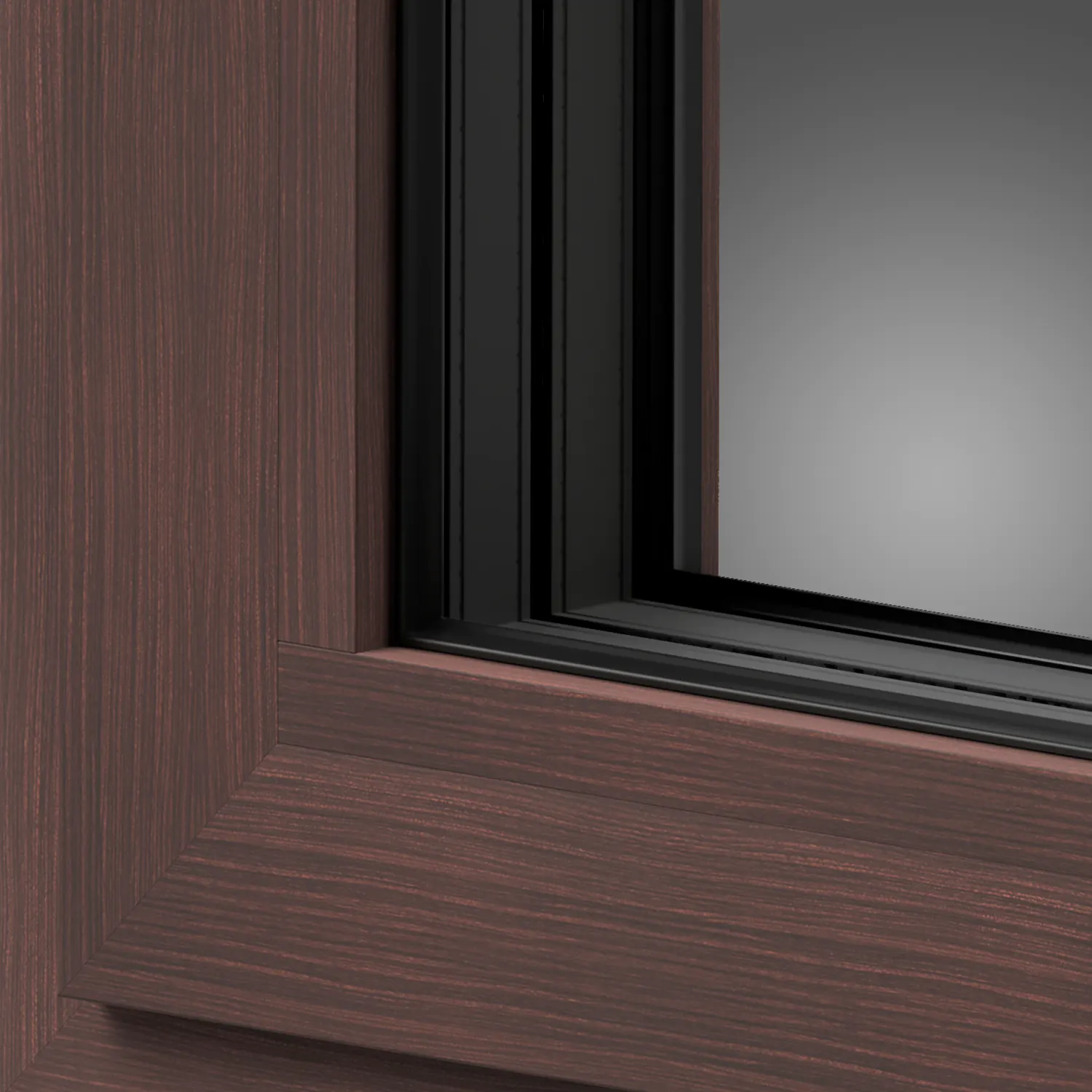

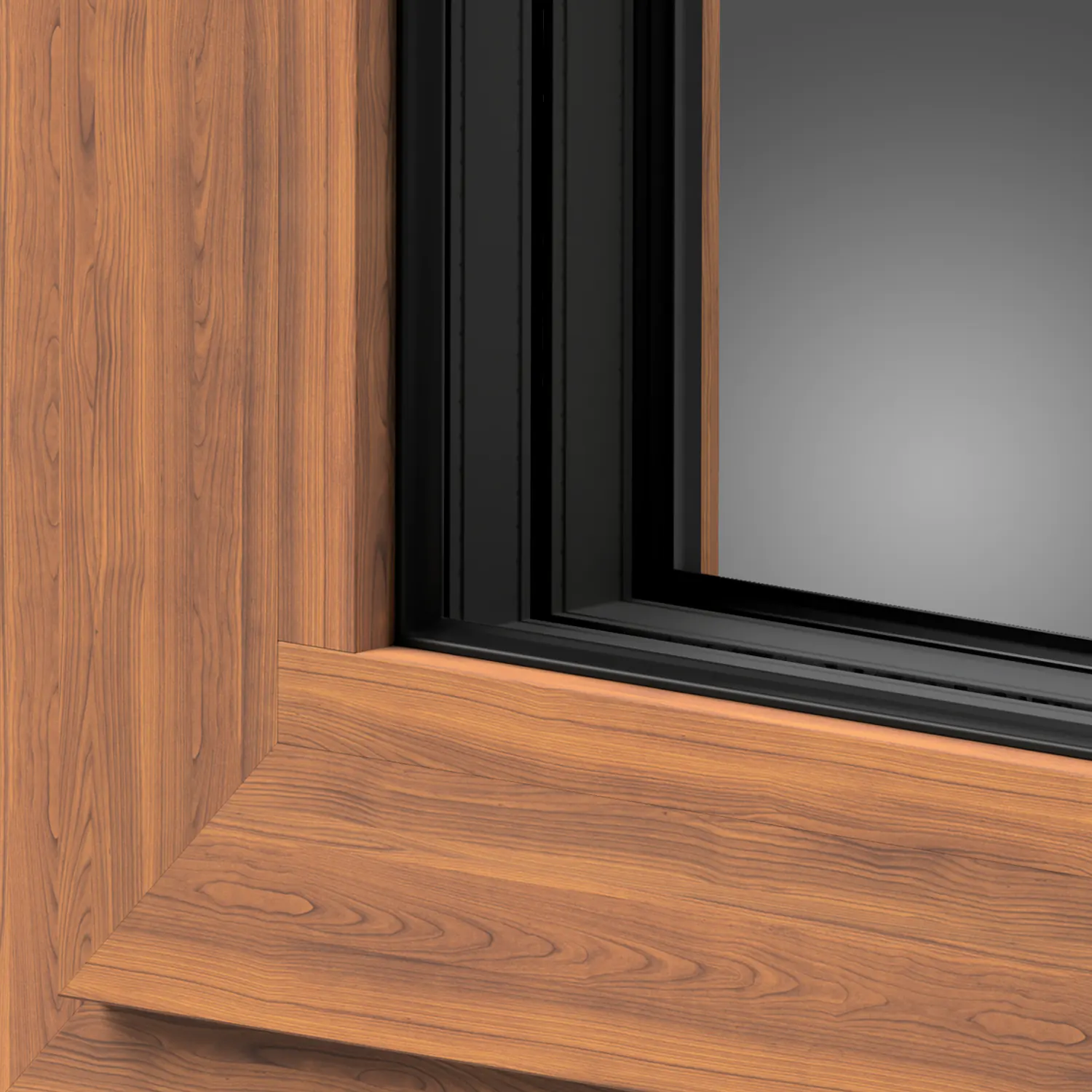

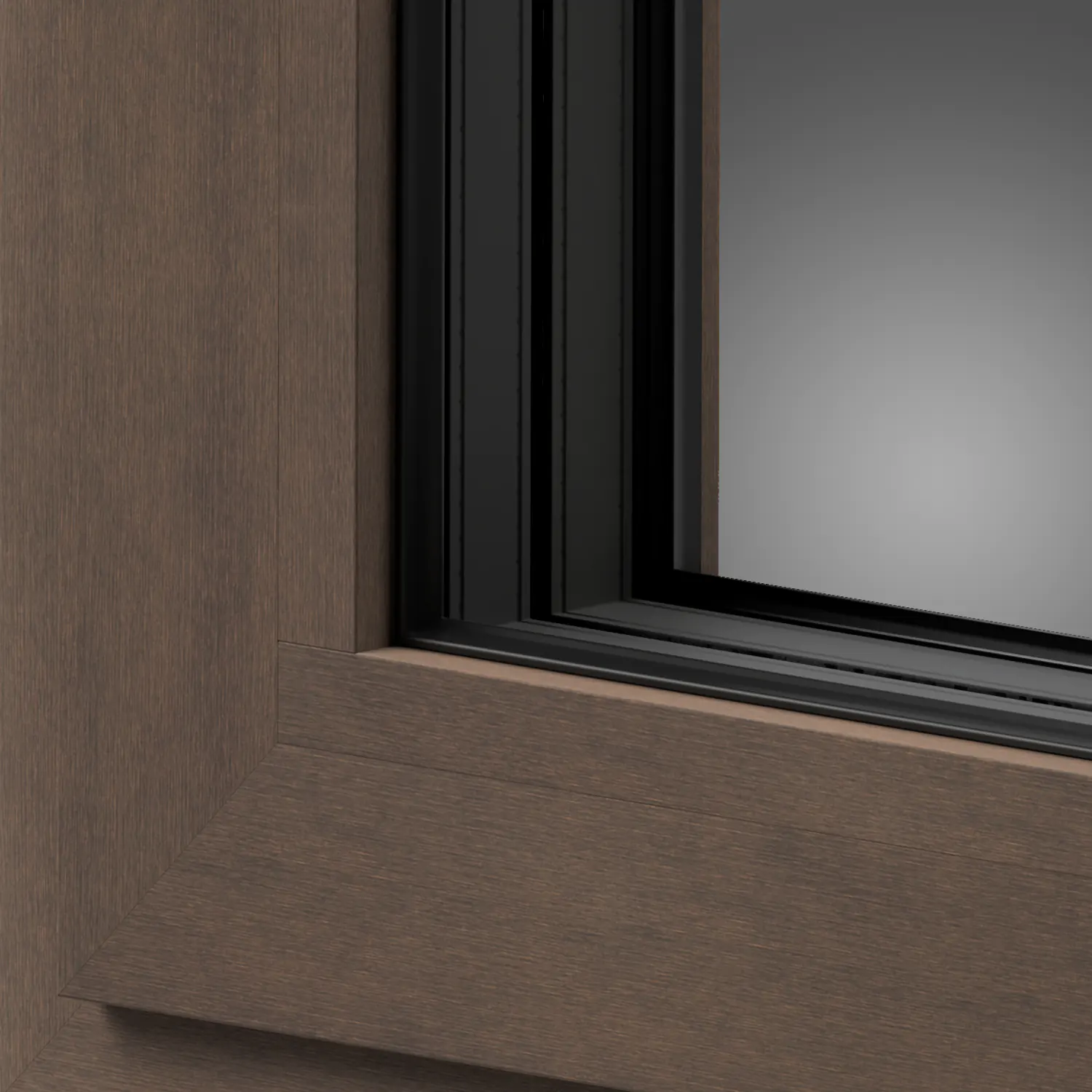

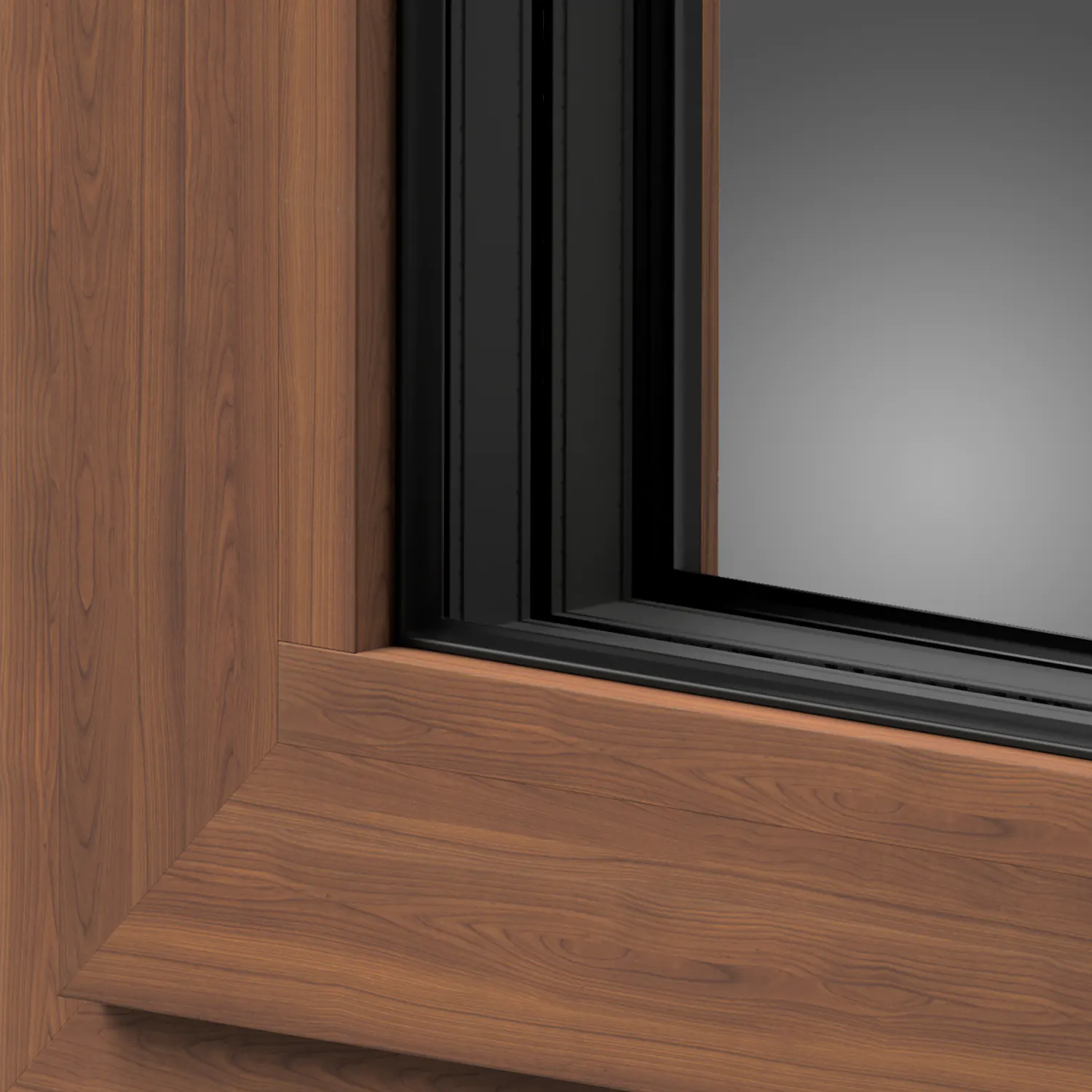

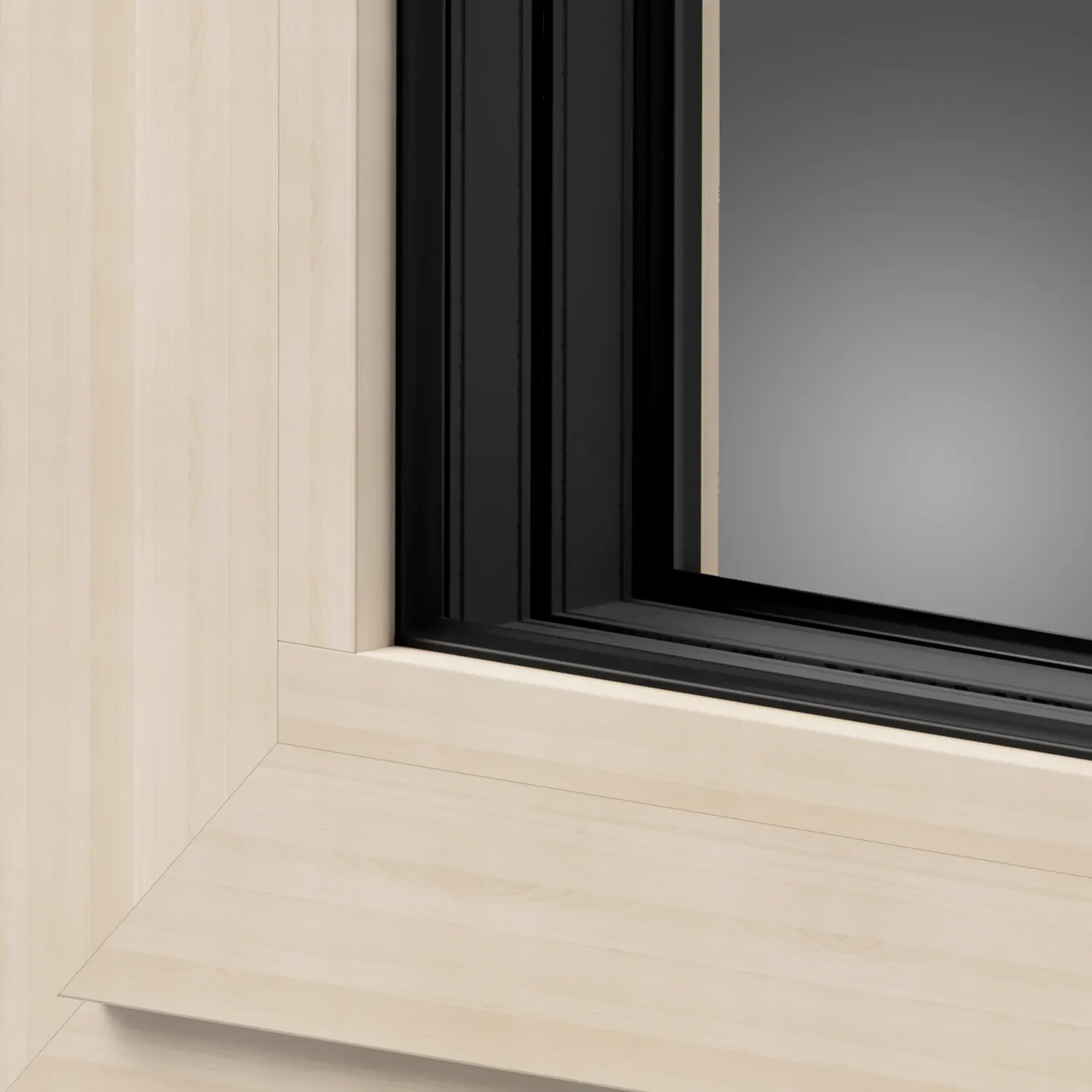

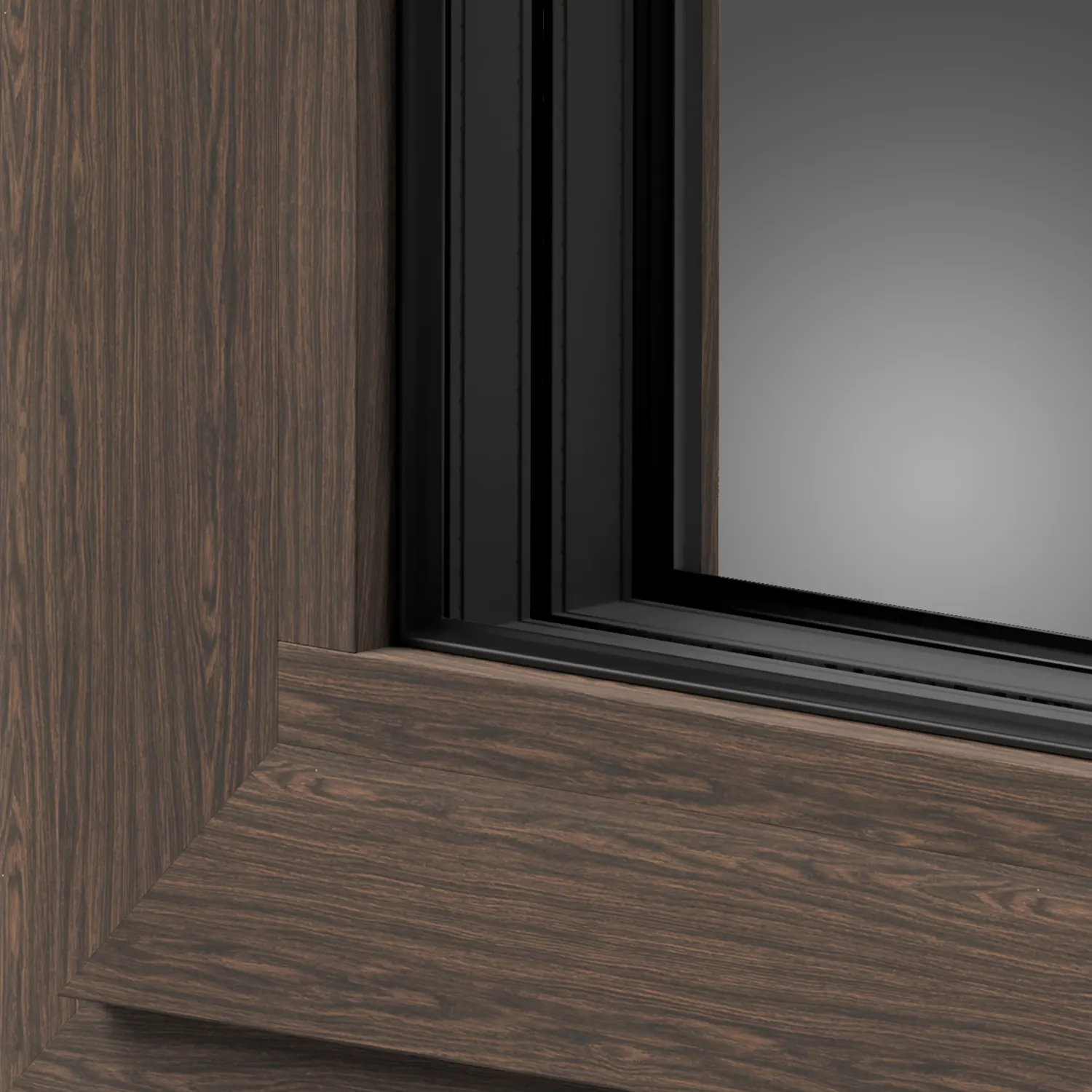

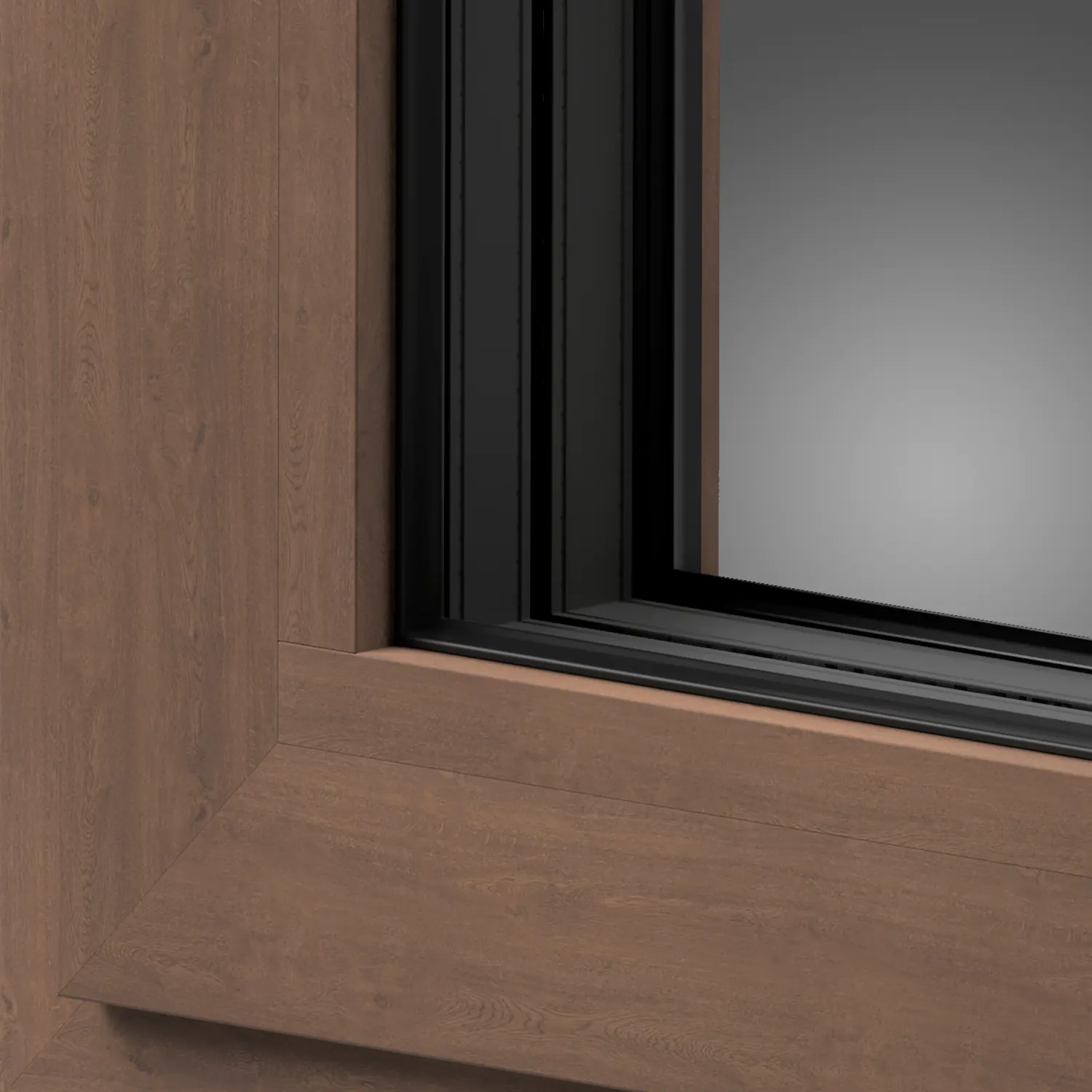

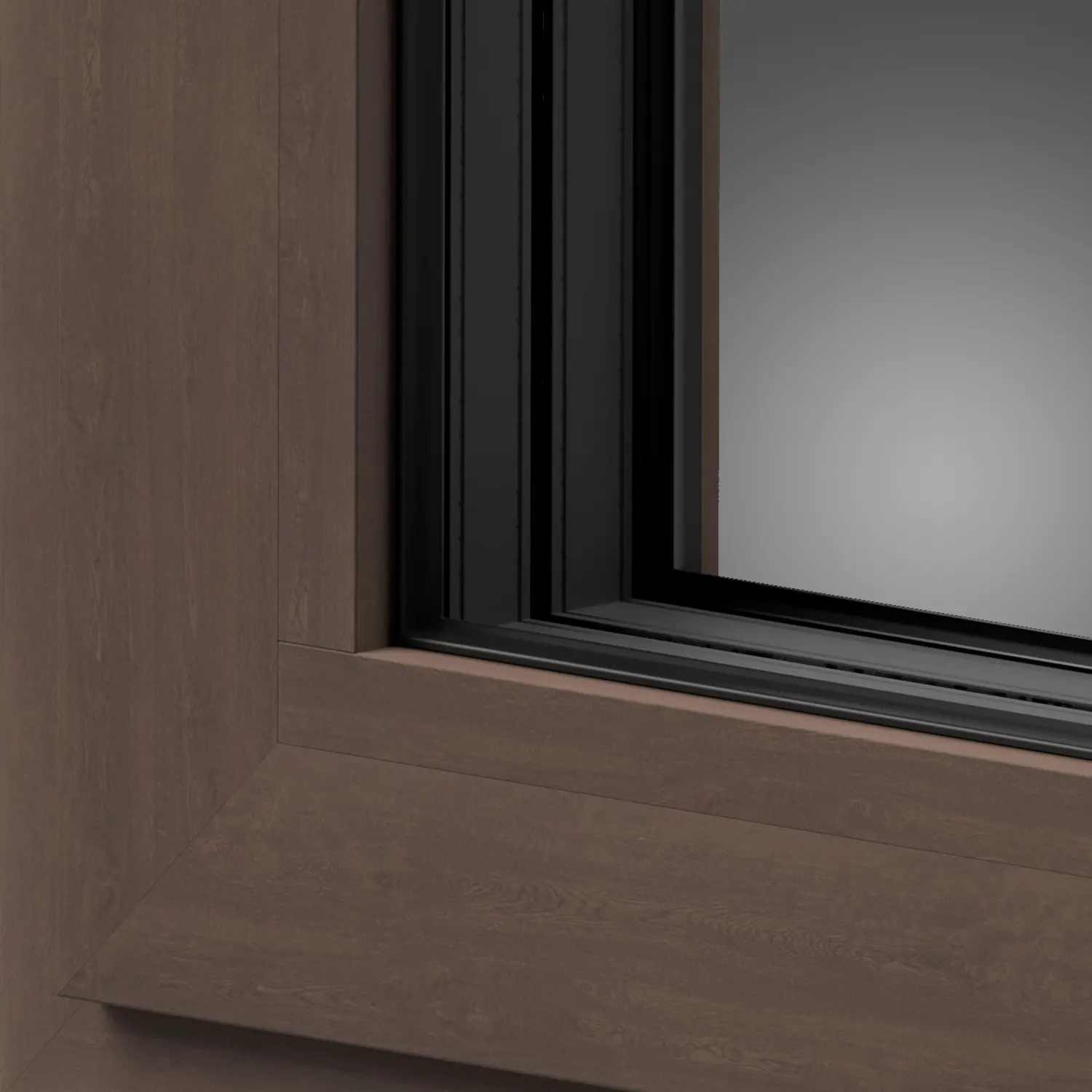

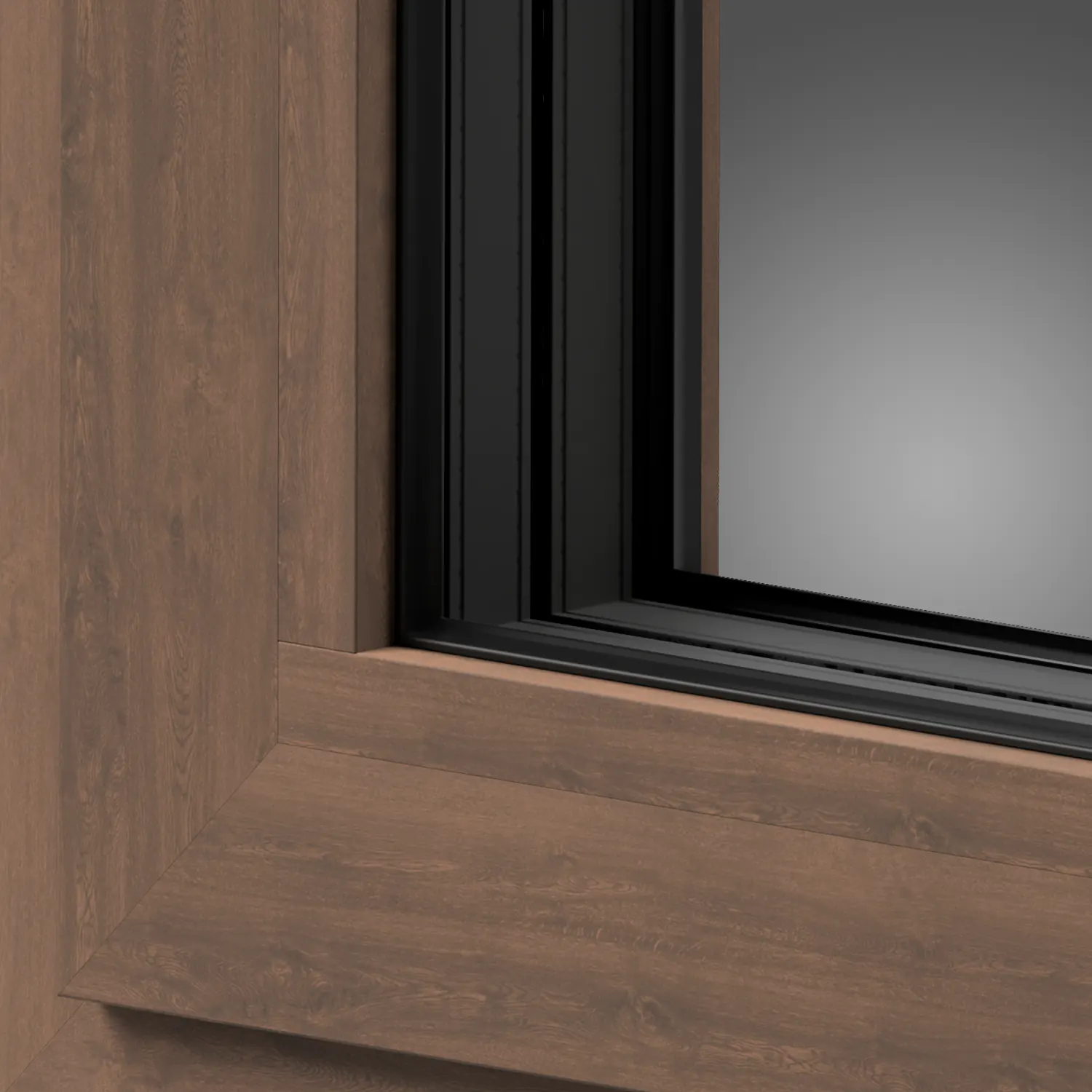

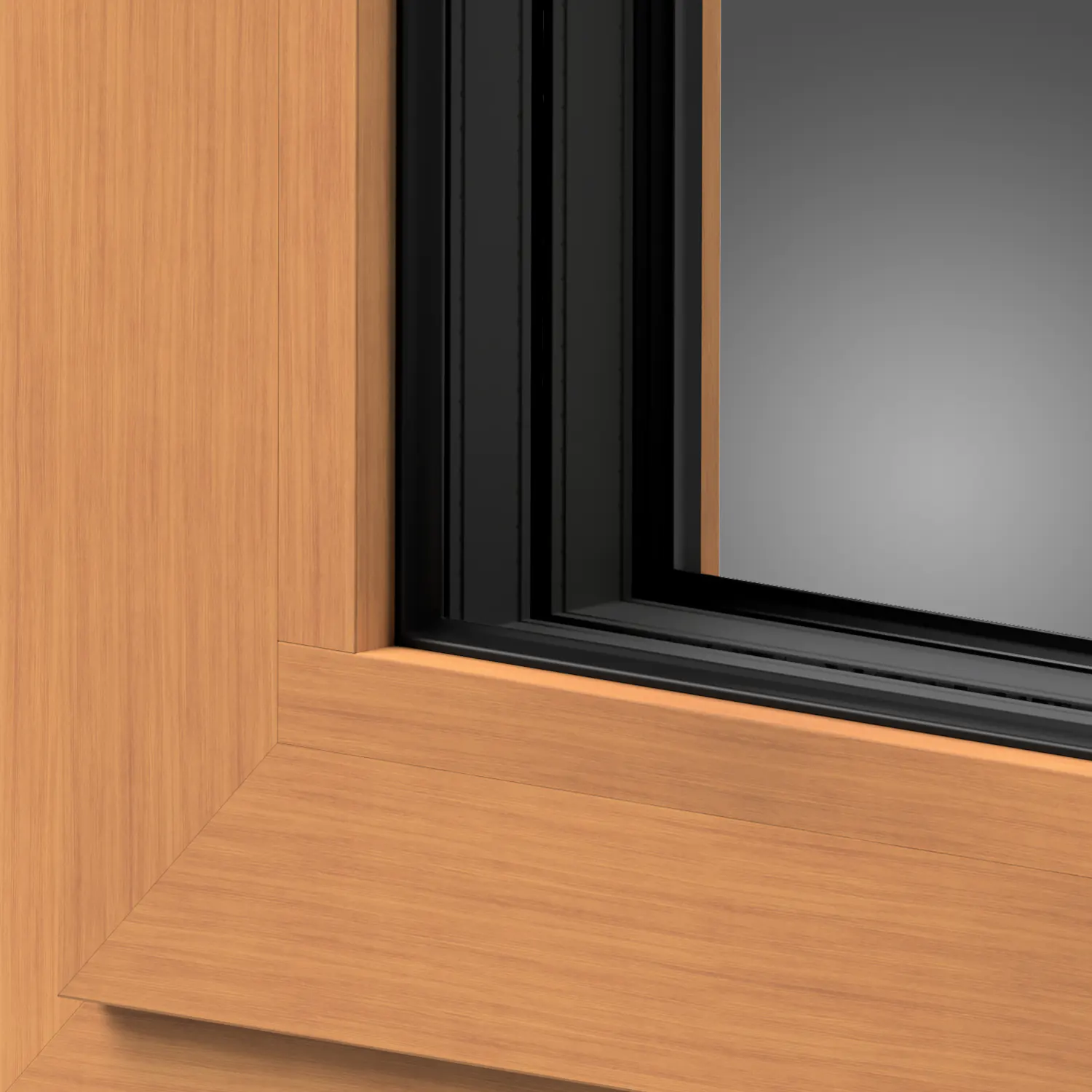

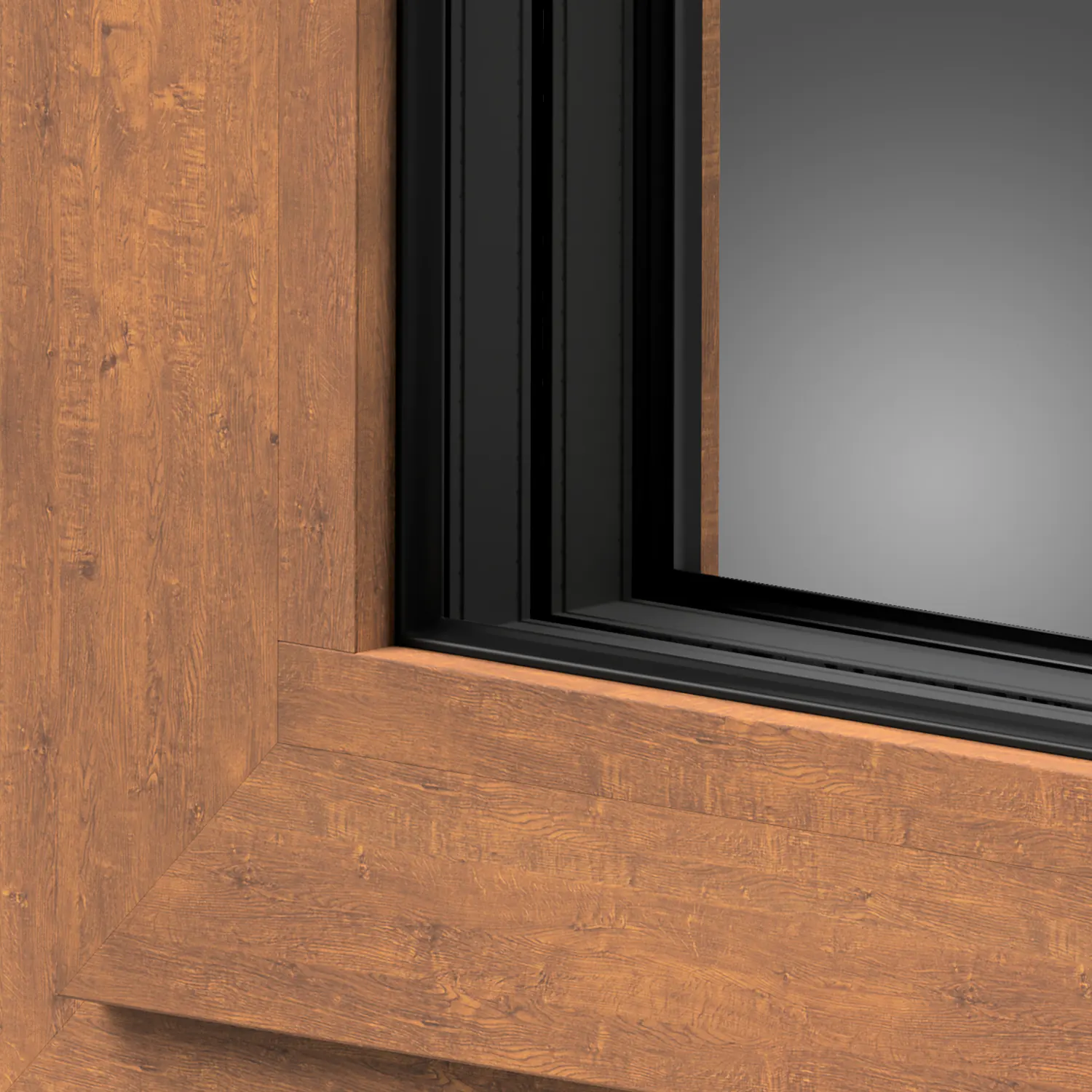

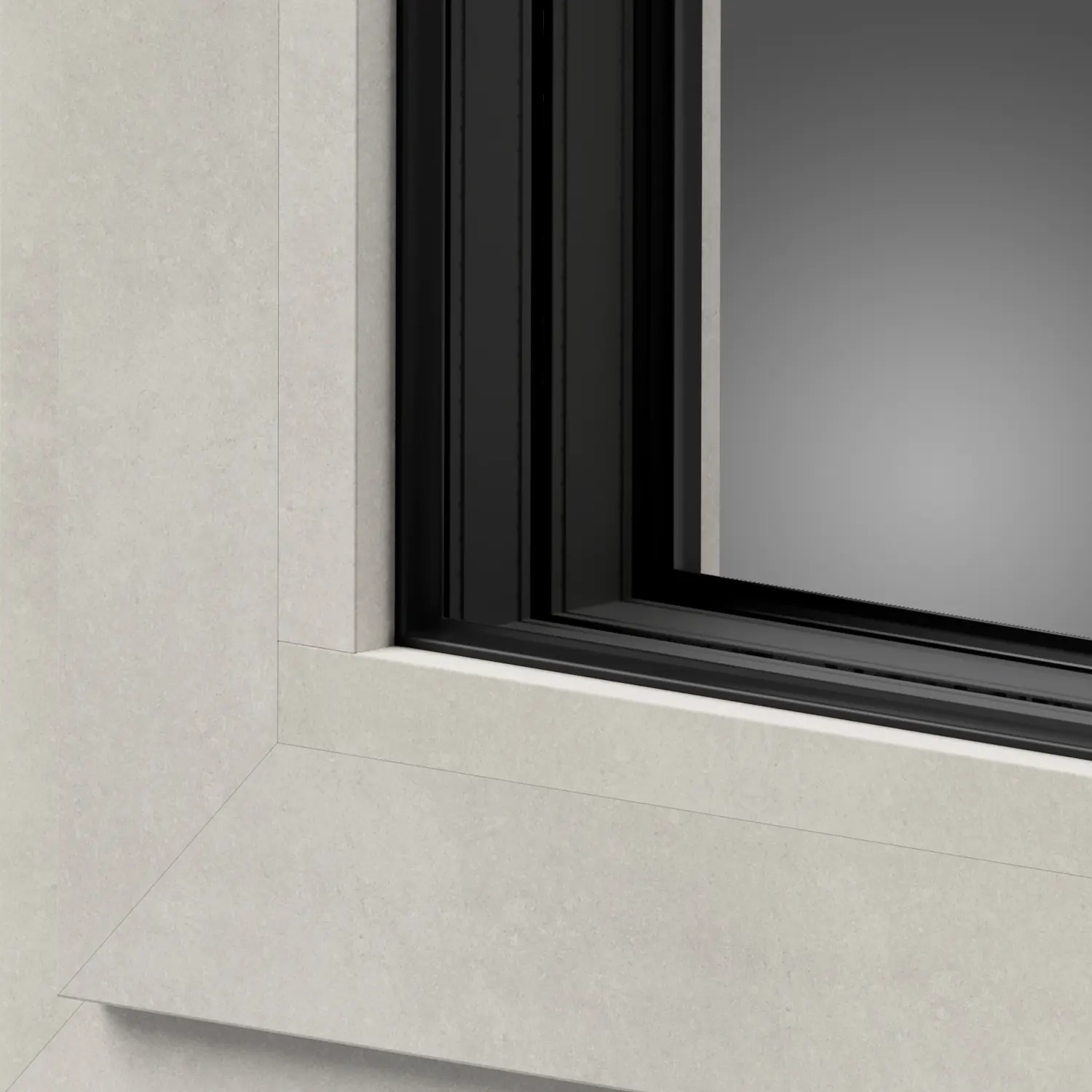

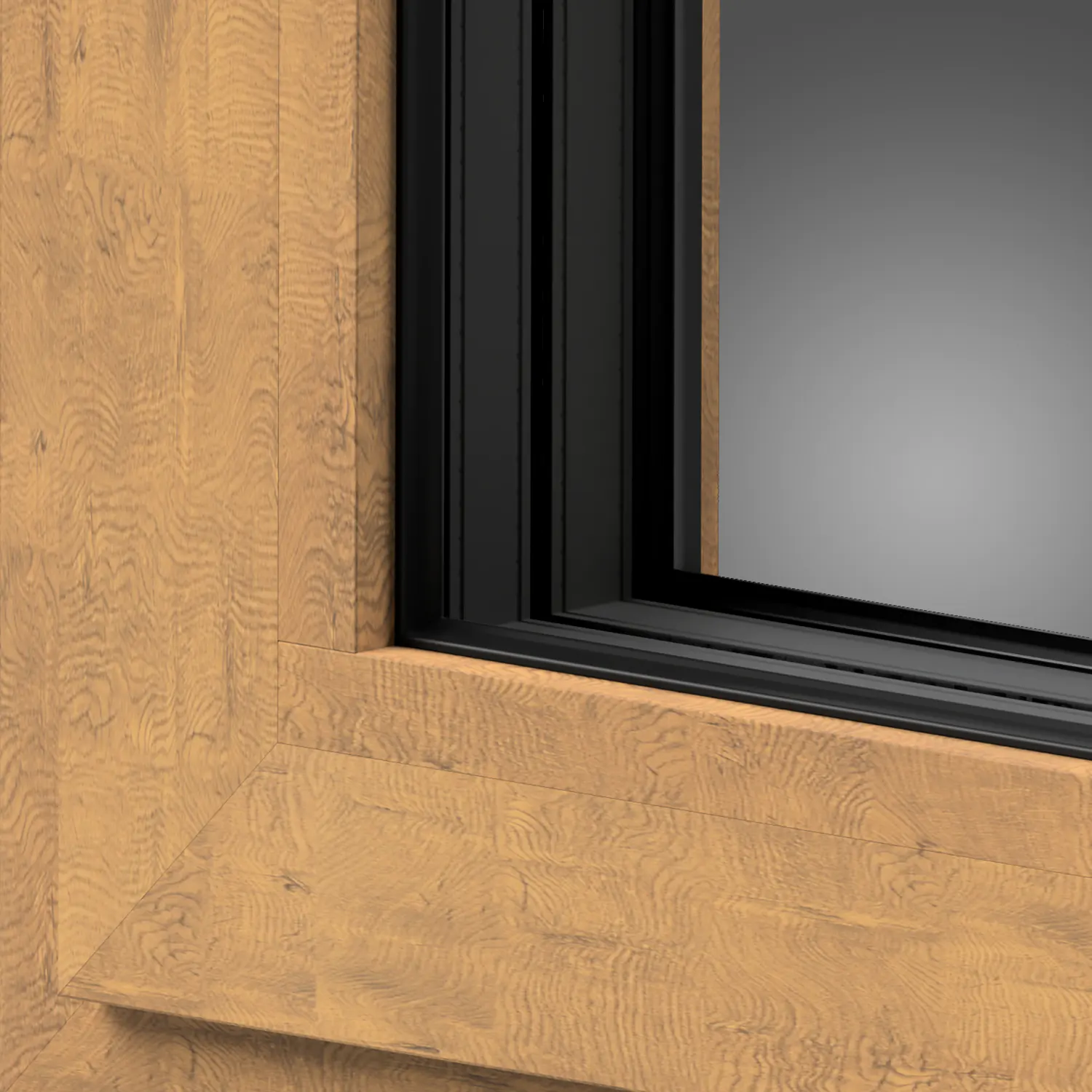

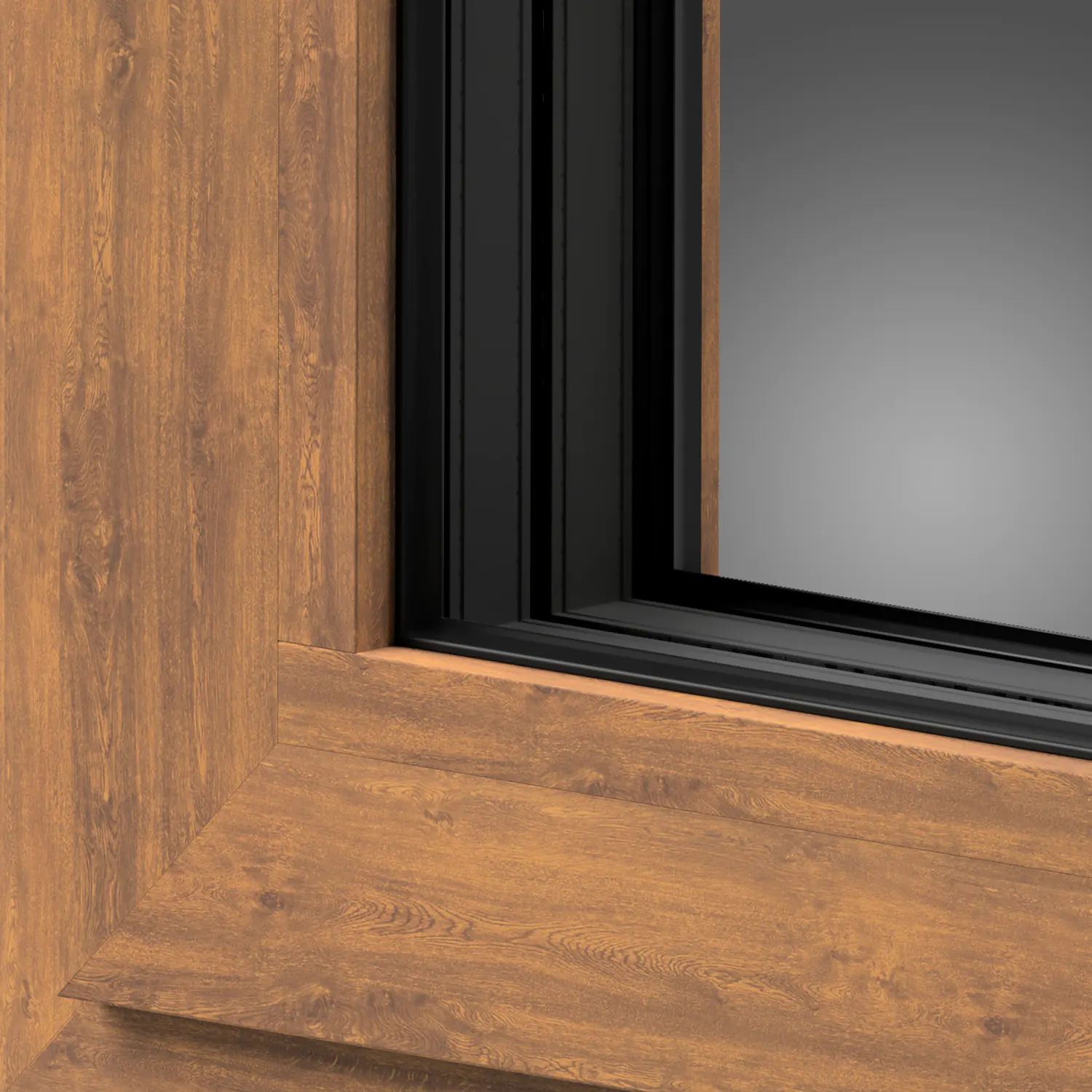

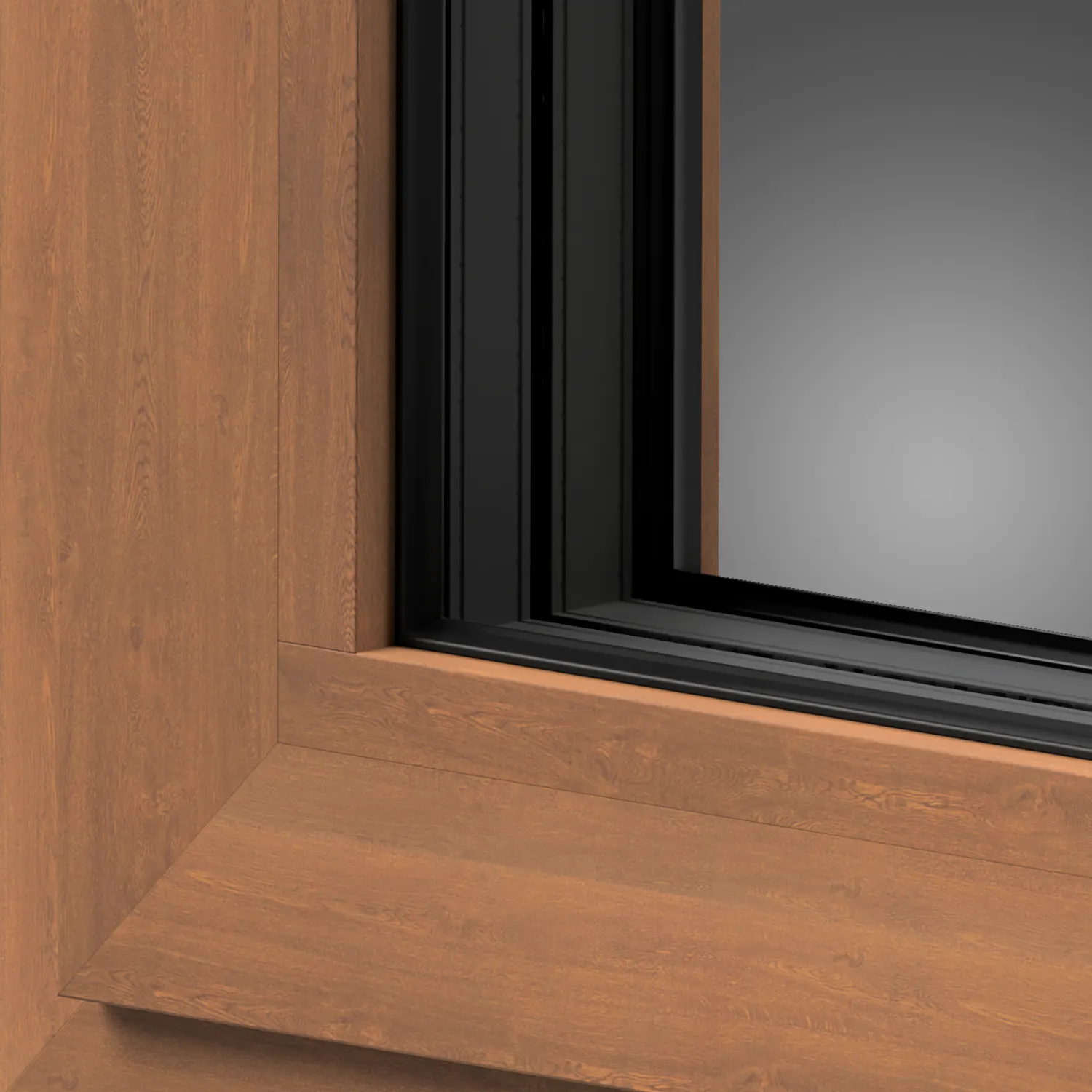

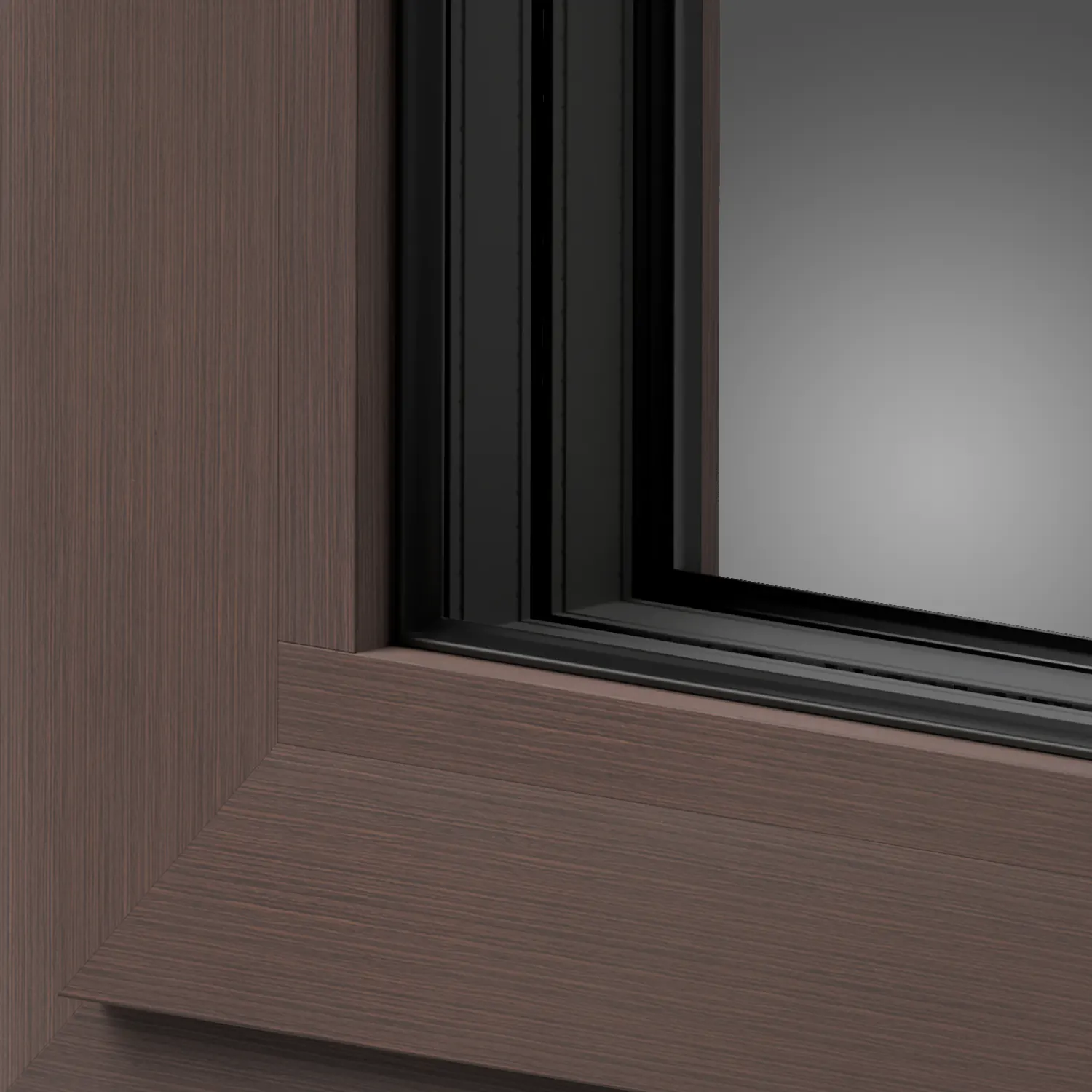

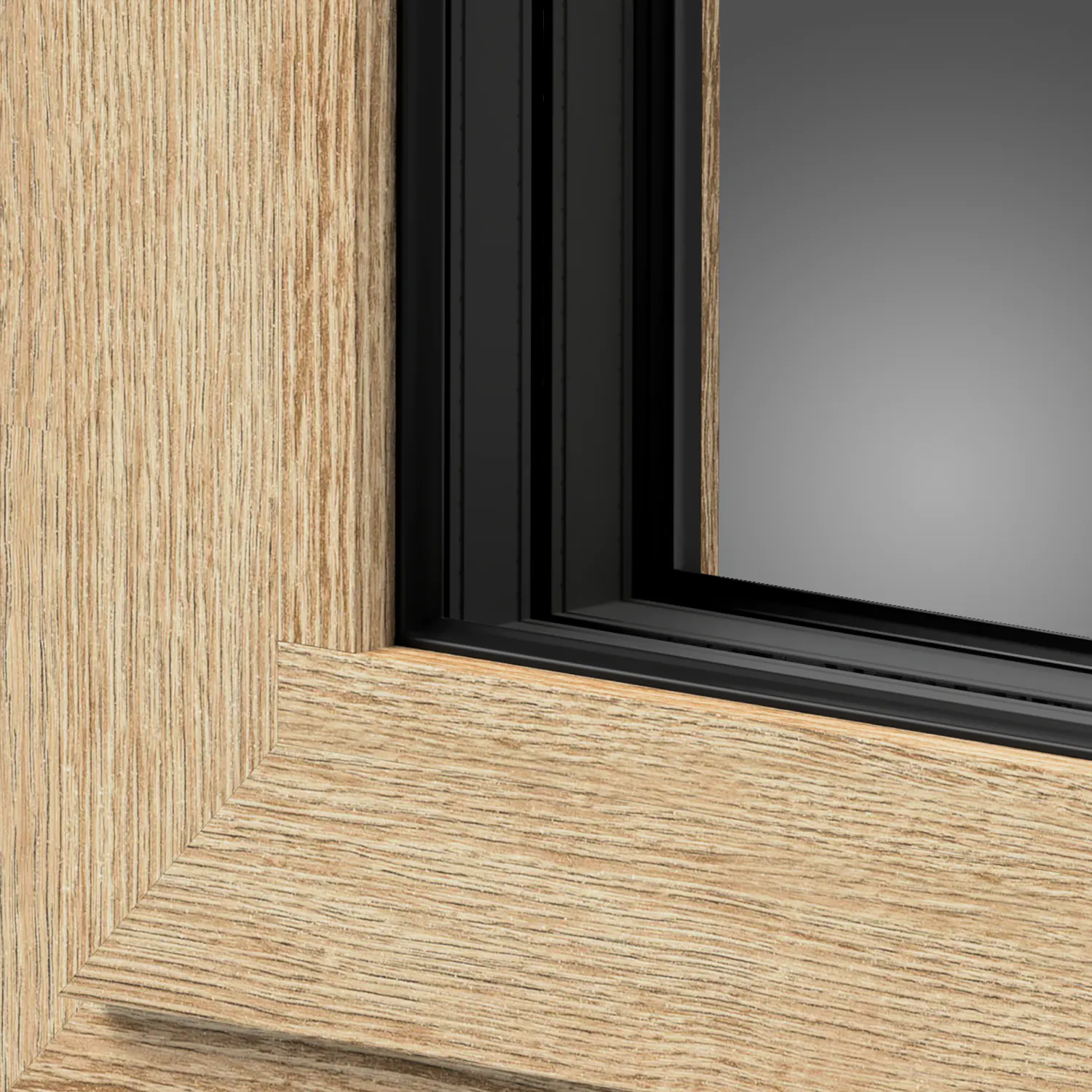

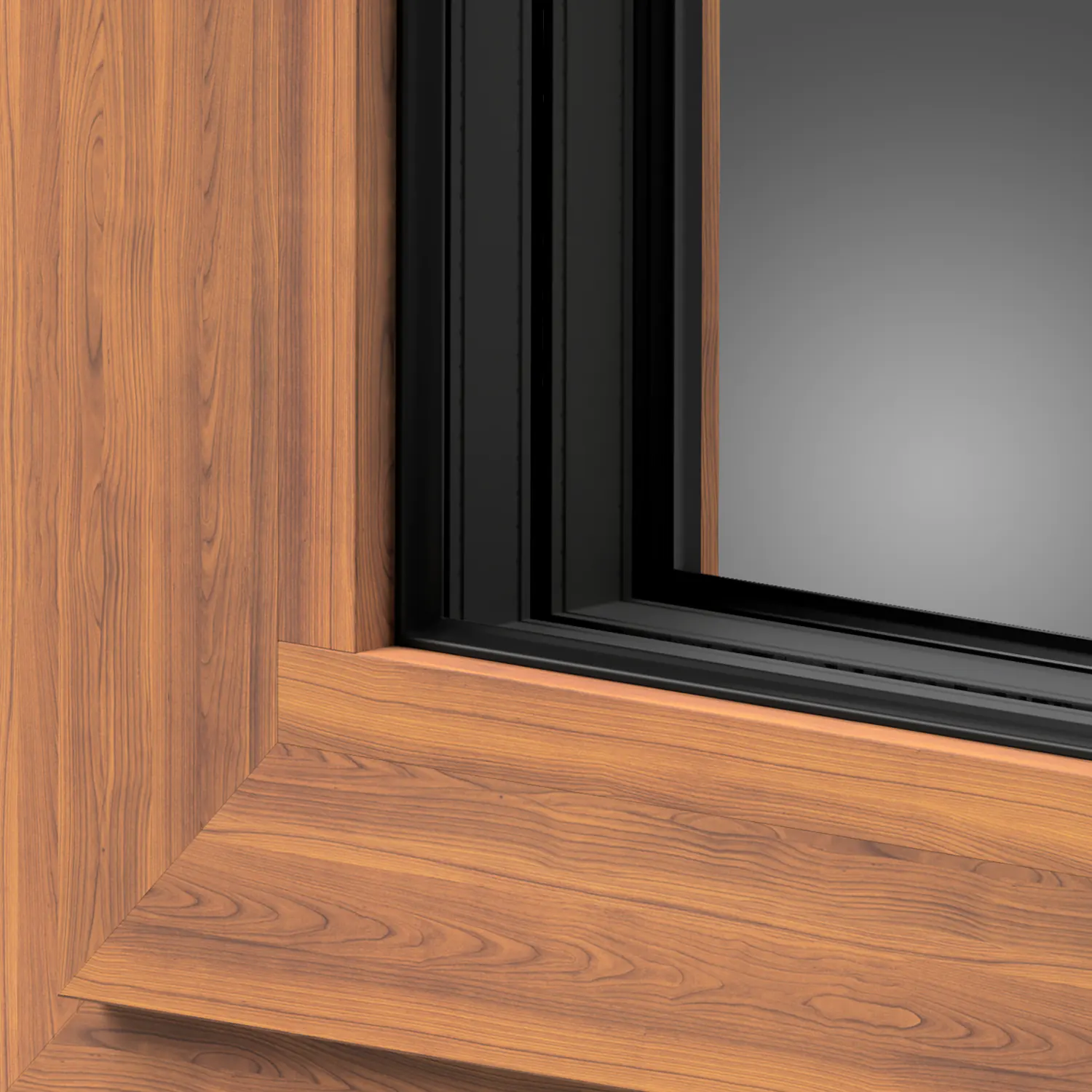

Le revêtement en poudre est un processus au cours duquel une peinture en poudre est appliquée sur un profilé en aluminium à l’aide de la méthode de pulvérisation électrostatique. L’élément peint par poudrage est placé dans un four chauffé à une température d’env. 200°C. En conséquence, la poudre fond et le revêtement durcit. Le revêtement en poudre permet d’obtenir un revêtement durable et lisse, sans défauts tels que rides ou stries. Les couleurs semblables au bois sont créées en transférant le motif d’une feuille (sur laquelle un pigment est appliqué) sur des profilés en aluminium lors du processus de sublimation.

Sections

Coupe transversale de la porte levante-coulissante Patio HST 77.
Cadre standard
  1. Vitrage fixe (FIX) dans le vantail de porte
  2. Feuille active enduite de poudre
  3. Rail de chariot
  4. Niveau du sol
  5. Chariot d’aile
  6. Isolation thermique
  7. Cadre standard
  8. Niveau terrasse
  9. Seuil extérieur cranté
  10. Couverture d’aile fixe
  11. Isolation thermique
Coupe transversale du Patio HST 77 à trois ailes.
3 ailes | Cadre standard
  1. Vitrage permanent extrême (FIX)
  2. Niveau terrasse
  3. Cadre large standard (271 mm)
  4. Aile intérieure active
  5. Aile active
  6. Niveau du sol
  7. Connexion du système de cadre

Sections

Coupe transversale de la partie supérieure du Patio HST 77 dans la version MONO.
FIXER dans le cadre
  1. Cadre « Mono » (174 mm)
  2. Bouchon anti-goutte supérieur
  3. Aile active
  4. Isolation thermique
  5. Isolation thermique
  6. Rupture thermique
  7. Vitrage fixe (FIX) dans le cadre
  8. Sceller les ailes
Coupe transversale de la partie inférieure du Patio HST 77 dans la version MONO.
Coin | FIX dans le cadre "Mono"
    1. Aile d’angle active
    2. Seuil extérieur cranté
    3. Niveau terrasse
    4. Cadre « Mono » (174 mm)
    5. Niveau du sol
    6. Rail de guidage
    7. Aile d’angle active
    8. Joint d’angle de fermeture
    9. Accrochez les raccords
    10. Raccords douille d’attelage

PARAMÈTRES

Ud = 0,84 W/m²K

pour structures 3000 x 2900 mm avec verre Ug=0,5 W/m²K avec cadre Chromatech Ultra

Lt = 74 %

pour verre SUPERtermo 0,5
avec un nouveau revêtement thermique plus brillant

G = 53%

pour verre SUPERtermo 0,5
avec un nouveau revêtement thermique plus brillant

Il résiste à une pression de 1 600 Pa provoquée par un vent de 182 km/h .

Il ne laisse pas passer l’eau en cas de forte pluie avec un vent soufflant à 112 km/h .

Rw = 35 dB à 46 dB
en fonction du verre acoustique
